氟塑料磁力泵(CQB-F氟塑料磁力泵系列) - 南京通耐泵阀有限公司

当前所在位置：

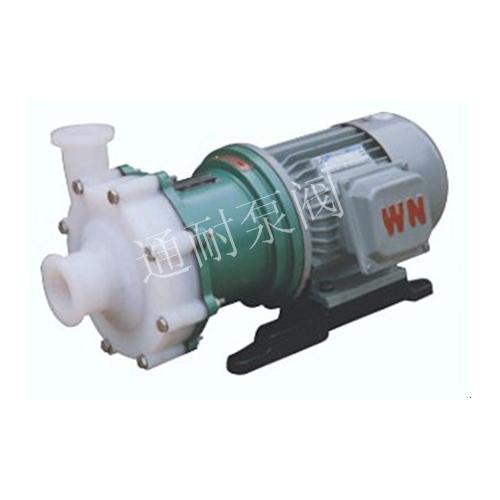

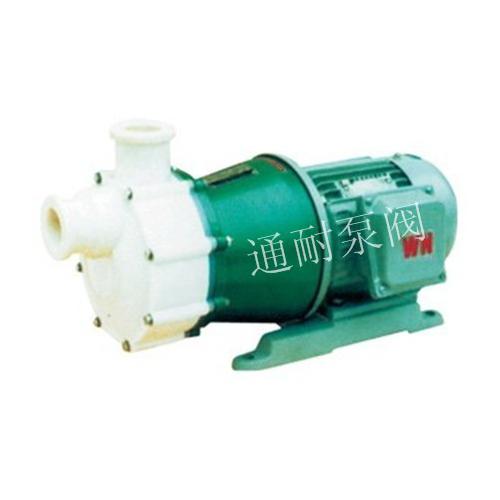

[新品] 氟塑料磁力泵(CQB-F氟塑料磁力泵系列)

供应商参考报价：面议

联系人：	罗丹
所在城市：	江苏省南京
详细地址：	大桥北路9号

为获得更好的服务，请在联系时说明是在蒸发结晶网（中工）看到的产品信息。

联系我们

更多产品

进入商铺

详细信息

一、概述：
　　CQB型氟塑料磁力泵是应用现代磁力学原理，利用永磁体实现无接触间接传动的一种化工流程泵。当电机带动外转子（即外磁钢）总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子（即内磁钢）总成和叶轮同步旋转，介质完全封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，彻底解决了机械传动泵的轴封泄漏，是全密封、无泄漏、无污染的新型工业泵。

CQB型磁力泵是化工流程中杜绝跑、冒、滴、漏现象，消除环境污染，创造“无泄漏车间”、“无泄漏工厂”，实现安全、文明生产的理想用泵。

二、工作原理：
磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题，消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患，有力地保证了职工的身心健康和安全生产。

三、产品特点：
CQB氟塑料磁力泵的设计不仅具有普通磁力泵的结构紧凑，外型美观，体积小，躁声低，运行可靠等优点，且其过流部件全部采用目前世界上耐腐蚀性能***优秀“塑料王”(氟塑料)制造，隔离套采用特殊材料制造，具有高强度的力学性能，消除了普通磁力泵存在的磁涡流现象。因此，CQB氟塑料磁力泵可输送任意浓（强）度的酸、碱、氧化剂等腐蚀性介质而毫不受损。

四、泵的轴封：
CQB氟塑料磁力泵***大的优势就是采用内外磁力间接驱动，完全取消了传统离心式泵的轴封，内外磁之间采用不锈钢套与氟塑料材质的隔离套完全隔离，从而真正达到了零泄漏输送，对于输送易燃、易爆、易挥发及贵重的夜体输送更为放心，真正避免了使用过程中的维护工作。

五、用途：
本产品被广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业输送任意浓度的酸性、碱性、油类、稀有贵重液体、毒性液体、挥发性的化学介质。特别是易漏、易燃、易爆液体的输送。

六、使用温度： -20℃～120℃ (超过100度时部分主件需选耐高温PFA材质)

七、结构与材料示图：

十一、性能参数表：

型号	流量	扬程	效率	汽蚀余量	进口*出口	转速	电机功率	整机质量
	m³/h	m	%	m	mm	r/min	kw	kg
CQB16-12-50F	*0.6	2	8	9	16×12	2900	0.025	5
	0.8	1.5	10
CQB15-15-65F	*0.8	3.2	16	6	15×15	2900	0.18	7
	1	2.8	18
CQB20-15-75F	1	7	20	6	20×15	2900	0.18	8
	*1.6	7	22
CQB25-20-100F	1	10.5	25	6	25×20	2900	0.37	12
	*2.5	10.5	28
CQB32-20-110F	4	13.5	30	6	32×20	2900	0.55	18
	*5.5	13	35
CQB40-25-120F	4	15	36	5	40×25	2900	0.75	35
	*6.3	15	42
	8	12	42
CQB40-40-100F	4	11	38	5	40×40	2900	0.55	20
	*6	11	43
	8	9	45
CQB40-40-125F	4	19	35	3.7	40×40	2900	1.1	40
	*6.5	17.5	42
	9	16	40
CQB50-32-125F	7	22	28	3.5	50×32	2900	1.5	45
	*12	20	42
	15	19	46
CQB50-32-125FD	7	22	28	3.5	50×32	2900	2.2	70
	*12.5	20	42
	15	19	46
CQB50-32-160FD	7	33	30	3.5	50×32	2900	4	90
	*12.5	32	39
	15	29	41
CQB65-50-150F	15	26	40	4	65×50	2900	4	100
	*20	25	48
	25	24	52
CQB65-50-160F	15	32	38	4	65×50	2900	4	100
	*17.5	32	40
	20	29	47
CQB65-50-180F	6	37	22	4	65×50	2900	5.5	120
	*8	36	28
	10	33	30
CQB65-40-250FB	15	82	35	4	65×40	2900	18.5	315
	*25	80	41
	30	75	44
CQB80-65-160FD	35	34	45	4	80×65	2900	11	285
	*50	32	60
	60	28	52
CQB80-50-250FB	35	82	45	5	80×50	2900	30	390
	*50	80	51
	60	75	53
CQB100-80-160FD	70	34	53	5	100×80	2900	18.5	260
	*100	32	58
	120	30	60
CQB100-65-200FB	70	52	55	4.5	100×65	2900	30	390
	*100	50	61
	120	46	64

长支架：

型号	流量	扬程	效率	汽蚀余量	进口*出口	转速	电机功率	整机质量
	m³	m	%	m	mm	r/min	kw	kg
CQB50-32-125FA	7	22	28	3.5	50×32	2900	2.2	105
	*12.5	20	42
	15	19	46
CQB50-32-160FA	7	33	30	3.5	50×32	2900	4	140
	*12.5	32	39
	15	29	41
CQB50-32-200FA	7	52	20	3.5	50×32	2900	7.5	210
	*12.5	50	31
	15	48	35
CQB65-50-160FL	15	33	41	4	65×50	2900	7.5	210
	*25	32	51
	30	29	55
CQB65-40-200FA	15	51	41	4	65×40	2900	11	250
	*25	50	48
	30	49	54
CQB80-65-160FA	35	34	45	4	80×65	2900	11	285
	*50	32	60
	60	28	52
CQB80-50-200FA	35	52	50	4	80×50	2900	18.5	320
	*50	50	60
	60	45	60
CQB100-80-160FL	70	34	53	5	100×80	2900	18.5	300

注：1、*为标准规格;尽量选用与本表相同或相近的参数，若不在此表范围内，本厂通过改进叶轮来实现。

2、使用工况点流量过小时出口应接回流管，具体可咨询公司技术部门：025-52953773

十二、安装示意图：
