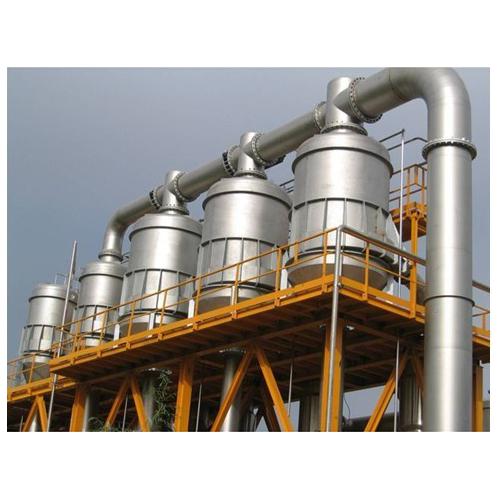

强制循环蒸发器
适用范围:强制循环式单效、双效、三效及多效蒸发器,适用于高浓缩、高粘度,含不溶性固形物等食品、制药、化工、生物工程、环保工程、废液回收等行业进行低温浓缩 。
系统组成:各效加热器、各效分离器、冷凝器、循环泵、效间泵、真空及排水系统、分汽缸、操作平台、电器仪表控制柜及阀门、管路等系统组成。
性能特点:Performance characteristics
1、全套系统设计合理美观、运行稳定、高效节能,蒸汽耗量低;
2、浓缩比大,强制循环式,使粘度较大的料液容易流动蒸发,浓缩时间短;
3、特殊设计经简单操作可实现切换改效,以适应不同产品的生产;
4、蒸发温度低,热量得到充分利用,料液受热温和,适用于热敏性物料的浓缩;
5、蒸发器通过强制循环,在管内受热均匀,传热系数高,可防止“干壁” 现象;
6、料液进入分离器再分离,强化了分离效果,使整体设备具有较大的操作弹性;
7、整套设备结构紧凑,占地面积小,布局简单流畅,代表了大型成套蒸发设备的发展方向;
8、连续进出料,料液液位与所需浓度可实现自控;
9、蒸发量:根据客户需要设计。
技术参数:(蒸发量根据客户需要设计)
型号:model
|
BYQX-2-3
|
BYQX-2-5
|
BYQX-2-10
|
BYQX-2-20
|
BYQX-2-30
|
水份蒸发量(kg/hr)
water evaporation(KG/H)
|
3000
|
5000
|
10000
|
20000
|
30000
|
生蒸汽消耗量(t /hr)
Steam consumption(T/H)
|
1.2-1.65
|
2-2.75
|
4-5.5
|
8-11
|
12-16.5
|
生蒸汽压力(Mpa绝压)
Steam pressure(Mpa )
|
0.4-0.8
|
吨蒸汽蒸发水量(吨)
water evaporation/1 ton steam
|
1.8- 2.5
|
外形尺寸 (长X宽X高)m
External size(LXWXH)M
|
6.7X4.4X8.6
|
7.2X4.8X11.5
|
8.5X5.4X11.5
|
9.6X6X13.5
|
13X6.5X13.5
|
注:
1. 强制循环蒸发器型号BYJM-Y-X,其中“Y”表示“效数”,”X”表示蒸发量(以上参数以双效为例,即Y=2)
“Y” for effect no, ”X” for evaporation capacity), above is for 2 effects.
2. 效数和蒸发量可以根据客户需要设计.
Effects and evaporation capacity designed to customer’s needs.
