沈阳板式换热器(YBRM)

板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板片之间形成薄矩形通道，通过半片进行热量交换。板式换热器是液—液、液—汽进行热交换的理想设备。它具有换热效率高、热损失小、结构紧凑轻巧、占 地面积小、安装清洗方便、应用广泛、使用寿命长等特点。在相同压力损失情况下，其传热系数比管式换 热器高3-5倍，占地面积为管式换热器的三分之一，热回收率可高达90%以上。


1 一、板式换热器简介

　　本成套设备由板式换热器、平衡槽、离心式卫生泵、热水装置（包括蒸汽管路、 热 水喷入器）、支架以及仪表箱等组成。用于牛奶或其它热敏感性液体之杀菌冷却。欲处理的物料先进入平衡槽，经离心式卫生泵送入换热器、经过预热、杀菌、 保 温、冷却各段，凡未达到杀菌温度的物料，由仪表控制气动回流阀换向、再回到平衡槽重新处理。物料杀菌温度由仪表控制箱进行自动控制和连续记录，以便对 杀菌 过程进行监视和检查。此设备适用于对牛奶预杀菌、巴式杀菌。
   板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。


2 二、板式换热器的基本结构

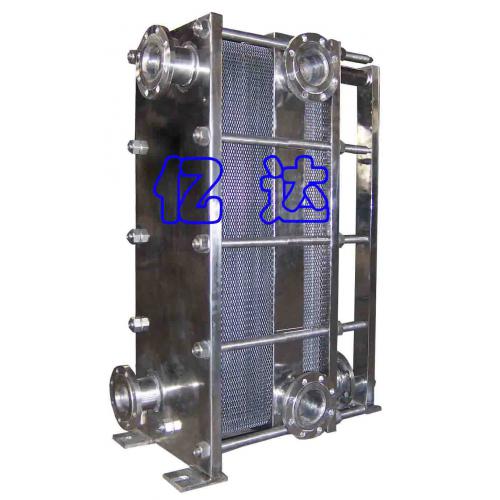

　　板式换热器主要由框架和板片两大部分组成。
   板片由各种材料的制成的薄板用各种不同形式的磨具压成形状各异的波纹，并在板片的四个角上开有角孔，用于介质的流道。板片的周边及角孔处用橡胶垫片加以密封。
框架由固定压紧板、活动压紧板、上下导杆和夹紧螺栓等构成。
板式换热器是将板片以叠加的形式装在固定压紧板、活动压紧板中间，然后用夹紧螺栓夹紧而成。
