工艺流程：

Ⅰ、物料流程：原液→一级预热→二级预热→三级预热器→强制循环加热器→分离器→浓缩结晶罐→离心机

Ⅱ、热源流程：强制循环加热器→分离器中的二次蒸汽→离心蒸汽压缩机增加压力和温度→强制循环加热器→无限循环。

Ⅲ、冷凝水流程：强制循环加热器→进预热器→冷凝水罐→排出系统。

石家庄华方机械设备有限公司可根据用户提供的污水或废水的具体参数，提出既能使排水达标又能获得较好经济效益的综合性能优化的工艺方案，制造出用户满意的设备。联系电话：15830976988.

主要设备：

　　预热器：多数情况下待蒸发的溶液在进入蒸发器前都必须加热。节约能源。

　　蒸发器：需要蒸发的溶液在蒸发器里和热源蒸汽进行换热，产生蒸发。根据不同溶液的性质来选择不同类型的蒸发器。

　　分离器：用于蒸汽和液体的分离，根据不同溶液的性质可以选择不同的分离器，一般有离心分离器，重力分离器或者有特殊结构的分离器。

真空系统：维持整个系统的真空度，从装置中抽出部分空气、不凝气体以及溶液带入的气体，以达到系统稳定的蒸发状态。

压缩离心风机：在系统内主要设备，他可以把二次蒸汽升温。达到循环利用，持续蒸发的效果。少用或不用蒸汽系统正常蒸发。

离心机：把浓缩结晶物料在离心力的作用下脱水，在进入下一个单元-干燥。

　　泵：输送待蒸发的溶液以及浓缩后的溶液。根据不同性质的溶液选择不同类型的泵，一般可以使用离心泵、容积泵、轴流泵。

　　控制系统：通过对阀门、流量计、温度、压力的控制，以达到自动蒸发、清洗、停机等操作，保持系统动态平衡。

　　清洗系统：不同的溶液蒸发一段时间后，可能会发生结垢现象，一般说99%以上的结垢都是可以通过添加化学溶剂除去，一般可以使用CIP原位清洗或者拆除清洗。

产品特点：
　　1.完全自动化设备（也可以半自动操作）无需专人看管，操作简便，处理水

质效果好，清洁无异味。
　　2.运行成本是传统蒸发器的二分之一(不同物料成本不同)。

3.运行时不用添加化学药品
　　4.设备根据废水或污水特性，针对性地采用防腐蚀材料制造。
　　5.系统简单，容易操作
　　6.设备体积小，占地面积少
　　7.设备性能稳定，连续操作
　　8.冷凝水能再次利用，可节约自来水成本
　　9.有的废水中能废料变黄金，浓缩物或结晶物可再次利用出售，节约能源，

      提高经济效益。

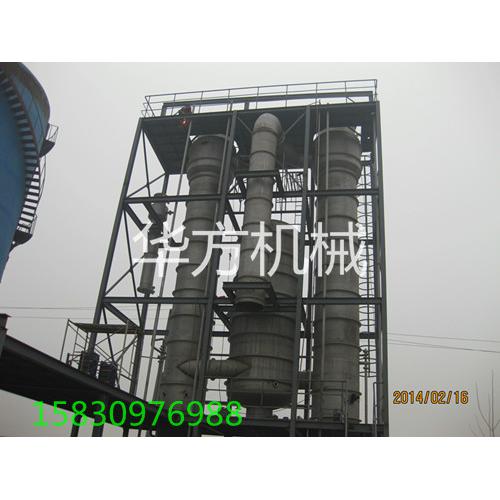

我们单位已经成功设计、制造了5套MVR蒸发器都正在良好的运行中。
