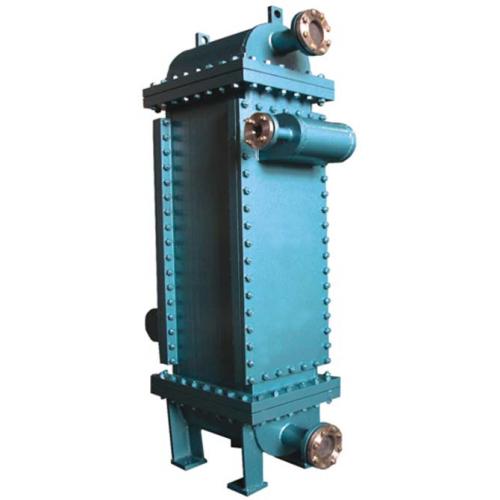

板式换热器

板式换热器

一、技术特点：

1、采用四角定位技术，密封中心始终保持同一位置，确保高压力或大面积时安全、可靠、长寿命。

2、板片独特的高刚性结构设计，使产品的设计压力可达2.5MPa以上。

3、先进的网状导流结构，既强化了导流区的传热，又使流体分布更均匀，避免了常规产品由于偏流而造成的结垢、堵塞及板片腐蚀等现象。

4、免粘接垫片既为用户节省了维护时间，又避免了由于粘接剂中的氯离子引起的板片开裂。

5、采用软硬板组合的“热混合”设计技术，使传热效率达到***优化，换热器可实现设计***经济、合理和不等截面。

6、同一型号不同热长度设计，可使产品与工艺过程***佳匹配。

7、先进的框架设计技术，工字钢悬挂定位，保证产品使用时不会发生挠曲变形并方便板片拆卸。止动螺栓组合设计技术，仅需一人即可在现场完成产品的拆装。

二、板片材料

1、不锈钢系列

◆奥氏体不锈钢：304、304L、310、316、316L、317、317L、321

◆超级奥氏体不锈钢：904L、254SMO（或AL-6XN）、654SMO

◆双相型不锈钢：LDX2101、AL2003、SAF2304、2205

2、钛及钛合金

◆纯钛：Ti、ASTM、B265、Gr.1

◆钛合金：Ti-Pd、ASTM B265、Gr.11

3、镍及镍基合金

◆纯镍：Nickel 200/201

◆镍基合金：Hastelloy C-276、Hastelloy B2、Monel 400、Inconel 625、C-2000合金、59合金

4、铜及铜合金

◆黄铜：H68、H62-1

◆白铜：B10、B30

◆锡青铜：QSn

◆铝黄铜：Hal

◆镍黄铜：HNi

三、密封垫材料

1、丁晴橡胶（NBR）-20℃～+110℃

2、三元乙丙（EPDM）-50℃～+150℃

3、食品级三元乙丙 EPDM -35～+150℃

4、氟橡胶（Viton） 0℃～+180℃

5、硅橡胶（Silicon）-65℃～+230℃

6、氯丁橡胶（Neoprene）-40℃～+100℃

四、应用场合

    可满足工艺过程的加热、冷却、冷凝及余热回收等，主要应用于化工、轻工食品、制药、机械、采暖供热、船舶、冶金、矿山、动力、军工等行业。 　

五、结构参数

根据实际工况进行一对一独立设计。
