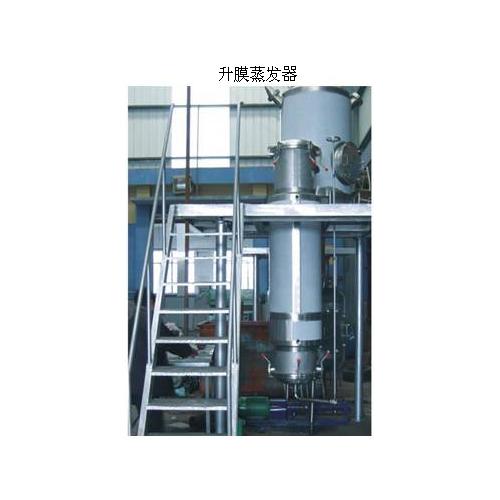

升膜蒸发器

升膜蒸发器是液体根据虹吸泵的原理进入加热管加热，流入到分离器后液体与蒸汽分离开来，通过循环管流回到蒸发器，形成闭路循环，因此，这种蒸发器又称外循环蒸发器。加热器由换热管组成，原料液经预热达到沸点或接近沸点后，由加热室底部引入，为高速上升的二次蒸汽带动，沿换热管内壁边流动边蒸发，在加热室顶部可达到所需的浓度，完成液由分离室底部排出，产生的二次蒸汽经设在上部分离板组除去汽泡、水珠、杂物后成为下一效的热源。

工作原理：
升膜蒸发器与降膜蒸发器结构基本相同，主要区别在于原料液是从加热室的底部进入，料液进入加热管后，受热沸腾迅速气化；蒸汽在管内迅速上升，料液受到高速上升蒸汽的带动，沿管壁形成膜状上升，并继续蒸发。产生的蒸汽与液相共同进入蒸发器的分离室，汽液经充分分离，低温位的蒸汽经压缩机压缩，温度、压力提高，热焓增加，然后进入换热器冷凝，以充分利用蒸汽的潜热，液相则由分离室排出。

特点：

加热管内的二次蒸汽具有较高速度，并获较高的传热系数，使料液一次通过加热管即可达到预定的浓缩要求。常压下，管上端出口处速度以保持20-50m/s为宜，减压操作时，速度可达100-160m/s。

应用范围：
a、试用于蒸发量大、热敏、发粘、发泡物质的蒸发
b、由于单程操作的停留时间极短，可用作高浓缩器
