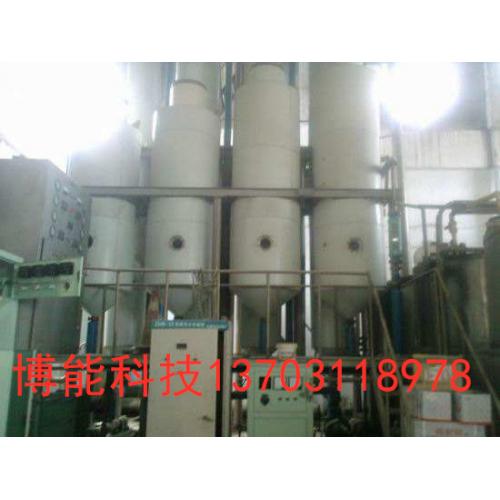

稀葡萄糖溶液由泵输送到二效原液预热器中，和一效二次蒸汽换热，充分利用了二次蒸汽的热量。经预热的原液进入一效加热室，由液体分布器将稀物料均匀分布到加热器垂直的加热管中，在管中呈膜状向下运动。加热器的壳程通入加热蒸汽，稀物料在管内下降过程中被加热汽化，二次蒸汽和变浓的料液一同到加热器底部，并进入一效汽液分离室进行汽液分离，浓缩过的溶液进入到二效，经二效浓缩后进四效，经四效浓缩后由过液泵打入三效，经三效浓缩后由泵排出浓缩器。一效二次蒸汽由汽液分离室的顶部排出后一部分由热泵吸入经压缩后进入到一效加热室，一部分进入二效加热室。二效二次蒸汽进三效，依次类推，从四效蒸发器排出的二次蒸汽进直接冷凝器，不凝气由真空泵排出。从一效加热室底部排出的冷凝液通过U型管进入到二效加热室，经闪蒸后随同二效的冷凝水进三效，依次类推。从四效排出的冷凝水进入冷凝水罐，经冷凝水罐排出。
