上海美续测控涡轮流量计(MX-LL-116-03) - 上海美续测控技术有限公司

当前所在位置：

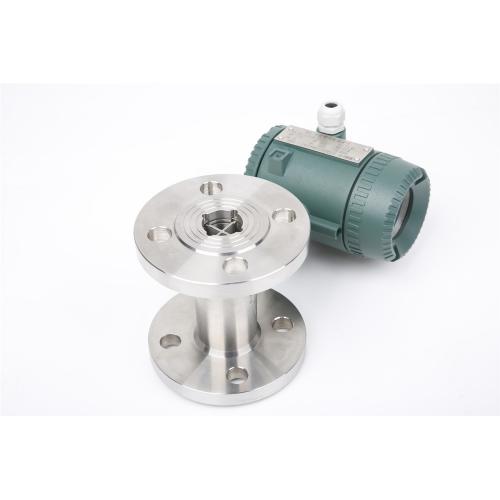

上海美续测控涡轮流量计(MX-LL-116-03)

供应商参考报价：面议

联系人：	关明洋
所在城市：	上海市松江
详细地址：	上海松江三新北路

为获得更好的服务，请在联系时说明是在蒸发结晶网（中工）看到的产品信息。

联系我们

更多产品

进入商铺

在手机上查看本产品

扫一扫访问微商铺

详细信息

1、产品描述

上海美续涡轮流量计MX-LL-116-03系列涡轮流量计是吸取了国外流量仪表先进技术经过优化设计，具有结构简单轻巧、精确度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计。可用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al₂O₃、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10^-6㎡/s的液体，对于运动粘度大于5×10^-6㎡/s的液体，可对流量计进行实液标定后使用。与具有特殊功能的显示仪表配套，还可以实现定量控制、超量报警等功能，广泛用于石油、化工、冶金、制药、科研等领域的计量、控制系统，是流量计量和节能的理想仪表

2.特殊优点：

液体涡轮和电磁流量计的区别：电磁流量计只能测拥有导电率的介质，而涡轮流量计不需要。涡轮流量计的可以测纯水，油等非油严重腐蚀的介质。涡轮流量计比金属转子流量计的精度要高，也更加耐用。

3.应用领域：

☛石油化工、钢铁冶金

☛给水排水、水利灌溉

☛水处理、污水处理站(环保污水控制、化工污水、电镀污水)

☛泥浆、矿浆、纸浆等流体

☛蒸馏脱销工程系统

☛造纸(纸浆)、泥浆、医药、食品等工农业的生产公司过程流量测量和控制

4.产品特点：

☛高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；

☛重复性好，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；

☛范围度宽，中大口径可达1:20，小口径为1:10；

☛结构紧凑轻巧，安装维护方便，流通能力大；

☛适用高压测量，仪表表体上不必开孔，易制成高压型仪表　

5.选型-口径说明：

测量范围及工作压力

公称通径（DN）mm	流量范围（m³/h）			连接方式	公称压力（MPa）
公称通径（DN）mm	0.2级	0.5级	1.0级	连接方式	公称压力（MPa）
4			0.04～0.25	螺纹连接	10 6.3
6			0.1～0.6	螺纹连接
10			0.2～1.2	螺纹连接
15	1.2～4	0.6～6	0.4～6	螺纹/法兰连接	6.3 2.5 1.6
20	2～6	0.8～8	0.6～8	螺纹/法兰连接
25	3～10	1.2～12	1.2～12	螺纹/法兰连接
32	4～12	1.5～15	1～20	螺纹/法兰连接
40	8～25	3～30	3～30	螺纹/法兰连接
50	12～40	5～50	5～50	法兰连接	2.5 1.6
65	15～60	7～70	5～70	法兰连接
80	20～100	16～100	12～120	法兰连接
100	50～160	25～160	20～200	法兰连接
125	50～200	30～250	25～280	法兰连接
150	100～300	50～300	40～400	法兰连接
200	200～600	100～600	80～800	法兰连接
250	300～1000	160～1000	120～1200	法兰连接
300		250～1600	200～2000	法兰连接

当流体流经传感器，推动管段内叶轮旋转，然后通过叶轮与信号检测器之间的磁耦合，将流体的流速转换为电脉冲信号输出，通过放大器放大整形并传输给显示仪表，即可达到对流体的体积流量或总量的测量目的。

在一定的流量范围内，脉冲频率f与流经传感器的液体的体积流量Q成正比，流量运算方程式为：Q=f/K

式中： f—脉冲频率

K—传感器的仪表系数（1/L）由校验给出

6.选型参数规格：

型号说明：	MX-LL-116-03Y（一体式） MX-LL-116-03F（分体式）MX-LL-116-03D（电池供电）
公称直经：	DN4、DN6、10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、
连接方式：	法兰连接（B1）；螺纹：外/内螺纹（B2）；卡箍连接（B3）；
环境温度：	-20℃～+60℃
量程比值：	1:10；1:15；1:20
精度范围：	±0.2%（特殊定做C）、±0.5%（A）、±1％（B）；精度和流量口径选择有关系
本体材质：	304不锈钢（F2）；316L不锈钢（F3）
压力等级：	P1等级40公斤=4MPA；P2等级16公斤=1.6MPA；P3等级10公斤=1MPA；P4等级6公斤=0.6MPA
工作温度：	常规：-20℃-100℃（W1），高温范围：-20℃-150℃ （W2）
供电电源：	24VDC供电(两线制)-（E1）；电池供电 –（E2）。
供电电源：
信号输出：	脉冲信号（S1）；4～20mA电流输出（S2）；4～20mA + RS485（S3）；4～20mA+ HART协议（S4）
通讯功能：	RS485通讯；HART协议
大气压力：	86KPa～106 KPa
防护等级：	IP65（普通型代码1）;IP68（特殊定做代码2）
相对湿度：	5%～90%
传输距离：	1KM
直管要求：	直管段要求：气体（上游直管段应≥10DN，下游直管段应≥5DN）、液体（上游直管段应≥20DN，下游直管段应≥5DN）
显示方式：	远传显示、现场显示

7.选型指南：

型号	通径	连接方式	精度	本体材质	压力	温度	供电	信号	防护等级
MX-LL-116-03Y	DN50	法兰连接	0.5%	304	16公斤	0-100°	24VDC	4-20MA	IP65
订货举例：	MX-LL-116-03Y-DN50-B1-A-F2-P2-W1-E1-S2-1
