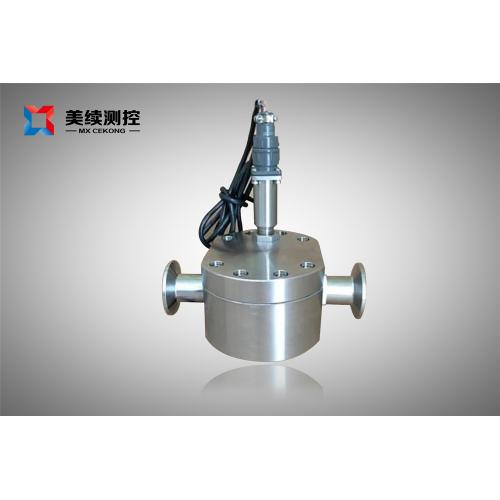

型号说明：

MX-LL-116-05（常规型号）；MX-LL-116-05G（高温型）

公称直经：

DN2、4、6、8、10、15、20。

连接方式：

安装法兰（B1）；螺纹安装（B2）；卡箍安装（B3）

环境温度：

-20℃～+60℃；

量程比值：

1:10； 1:20

精度范围：

±0.5%（A）特殊、±1%（B）；

本体材质：

304不锈钢（F2）；316L不锈钢（F3）；PP材质（F4）

压力等级：

P1等级40公斤=4MPA；P2等级16公斤=1.6MPA；P3等级10公斤=1MPA；P4等级6公斤=0.6MPA

介质温度：

标准：-30℃～ +120℃，高温：120℃～ 350℃

供电电源：

24VDC供电(两线制)-（E1）；电池供电 –（E2）。

信号输出：

脉冲信号输出（S1）；4～20mA（S2）；RS485（S3）；4～20mA+ HART协议（S4）

通讯功能：

RS485通讯；HART协议

电气接口：

M20*1.5

直管要求：

变送器的上游侧应有20倍公称通径长度的直管段或安装整流器，下游应有5倍公称通径长度的直管段

其他要求：

无

型号

通径

连接方式

精度

本体材质

压力

供电

信号

其他

其他

MX-LL-116-05

 DN6

法兰连接

0.5%

304

16公斤

24VDC

4-20MA

无

无

订货举例：

MX-LL-116-04-DN6-B1-A-F2-P2-E1-S2
