1.产品描述:

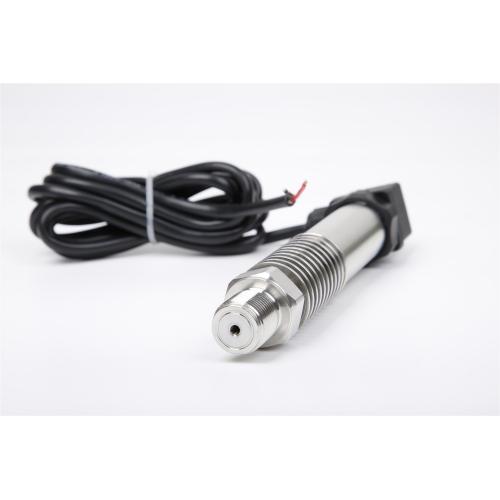

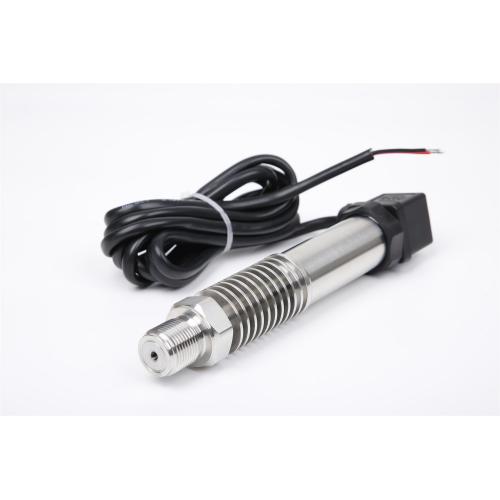

MX-YL-03系列中高温压力变送器（应变片和扩散硅两种芯体可以选择）是选用进口耐高温敏感元件组装，传感器探头能在150℃高温下长期稳定工作（***高可以达到180°）。传感器芯体与不锈钢外壳之间采用激光冷焊工艺，传感器的压力芯体与放大电路之间加有散热片装置，有效的防止了热传导。适用于中高温领域的流体、蒸气压力测量与控制，在加上冷凝管的情况下，增加达到350°左右长期稳定工作的状态，一些低压高温的气体，液体测量往往都使用这种产品解决测量问题。

2.应用领域:

☛中高温领域的流体、气体

☛蒸气压力测量与控制

☛机械工程应用方面

☛医疗卫生应用\食品及饮料加工行业\石油化工

☛实验或测试设备\液压领域

3.产品特点:

☛0….1bar至0….1000bar宽压力范围可以选择

☛进口耐高温敏感元件

☛激光冷焊工艺、散热片装置

☛精度高、免调校、高精度、全不锈钢结构

☛特殊散热结构设计、可耐中高温

☛微型放大器、电压、电流信号输出

☛抗干扰强、长期稳定性好、抗振动、抗冲击

☛形式结构多样化，安装使用方便

☛量程范围宽，可测量绝压、表压和密封参考压力

4.技术规格:

量程范围：	-100KPA-0，0-0.6MPA ，0-10MPA ，0-100MPA 0-200MPA（量程可以约定）
综合精度：	0.1%FS(代号S)；0.25%FS(代号A)；0.5%FS （代号B）；
非线性值：	满量程的0.2%
可靠性值：	满量程的0.05%
输出信号：	4-20mA（两线制代码2）； 0-10V（代码3）；0-5V（三线制代码4） 4-20mA+HART（代码5）
输出信号：
供电电压：	24(12~36)VDC (放大信号)
工作温度：	-20~180℃
补偿温度：	0~65℃
过载压力：	1.5倍额定压力
响应时间：	≤1ms（上升到90%FS）
本体材质：	接液材质316L，外壳材质为不锈钢或硬制铝
电气连接：	(代号D1)赫斯曼（DIN43650）/外壳防护IP65；防水格兰/外壳防护IP68(代号D2)；航空插件/外壳防护IP45(代号D3)；
压力连接：	G1/4, G1/2, 1/2NPT, 1/4NPT, M12*1.5等（可按客户要求定制）

5.接线方式:

电气接头	2线 (4-20mA)				3线 (0-10V, 0-5V, 0.5-4.5V)
赫斯曼插头	引脚	功能		颜色	引脚	功能		颜色
	1	电源+/信号+		红色	1	电源+		红色
	2	电源-/信号-		黑色	2	信号+		黄色
	3	---		---	3	电源-/信号-		黑色
直接引线	功能		颜色		功能		颜色
	电源+		红色		电源+		红色
	信号+		黑色		信号+		黄色
	---		---		电源-/信号-		黑色

备注：

选择不同的电气连接，接线时请参考我们上面提供的对应的接线方法，如果带电缆线，参考各线的颜色来接线即可，如不带电缆线，须按引脚的功能来接线。

6.订购指南:

型号	量程	精度	输出信号	螺纹接口	电气连接	其它要求
MX-YL-03	50BAR	0.25	4-20MA	M20*1.5	赫斯曼	---
订货举例： MX-YL-03-50Bar-A2-G1/2-D1
