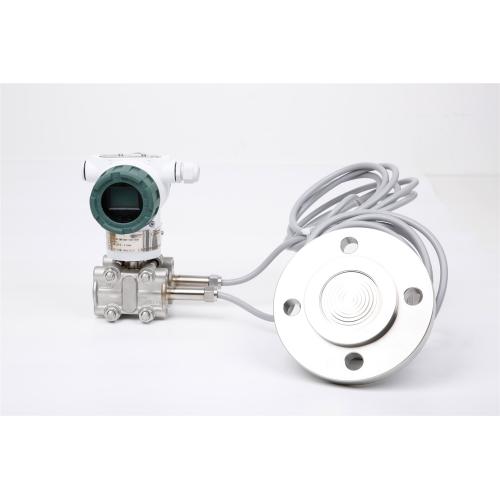

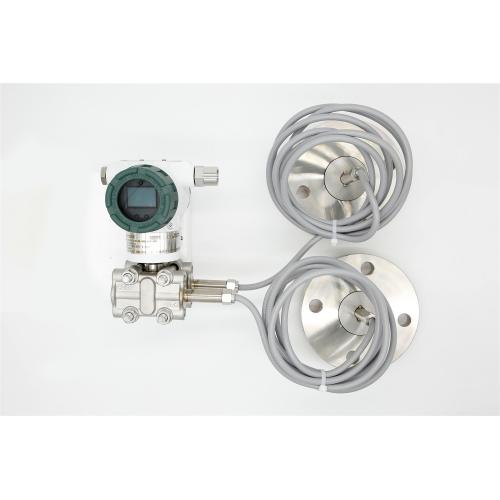

上海美续测控智能型双法兰差压液位计(MX-YL-188-04)

上海美续测控智能型双法兰差压液位计
供应商参考报价:面议
  供应商信息
· 上海美续测控技术有限公司 [上海市] 加为商业伙伴
  VIP会员 认证企业 发送站内消息
联系人: 关明洋
所在城市: 上海市 松江
详细地址: 上海松江三新北路
公司网站: www.shmxck.com
电子邮件: 442365872@qq.com
公司电话: 021-67881626
传真: 021-57872757
手机: 15000321529
QQ: 1159962208
在手机上查看本产品 扫一扫访问微商铺

详细信息

1.产品描述

采用进口单晶硅差压敏感元件,使压力测量有很高测量精度的同时保证了优良的稳定性和可靠性,该压力经毛细管内的灌充硅油(或其它的液体)传递至变送器的主体,然后由变送器主体内的δ室和放大线路板,将压力或差压转换4~20mA.DC信号输出。该产品可配置HART通讯协议,可与控制系统或手操器相互通讯,通过它们进行设定、监控、测试和组态。HART协议使用工业标准的BELL202频率相移键控(FSK)技术,以数字信号叠加在4-20mA的信号上实现通讯,通讯时频率信号对4-20mA不产生任何干扰。

2.用途和特点

1、用途

MX-Yl-188-03压力/差压/液位变送器,广泛用于石油、化工、冶金、电力、轻工、食品、制药、建材、科研等企事业单位,实现对各种流体压力的测量,配用节流装置可检测液体、汽体和蒸汽,以及粘性、沉淀性或易产生结晶颗粒的流体的流量,也可以检测差压,表压和分界面,还可以检测开口容器或受压容器内液体的液位。

☛MVR蒸发器,多效蒸发器设备(多用于母液罐,多效罐体/分离器,冷凝罐)

2、主要特点

① 体积小、重量轻。因为它零部件少,结构简单,而且差压、位移信号的变换连接在一起,大大压缩了体积,减小了重量。

② 响应速度快、精度高。由于无机械传动和磨擦,而且信号值相对变化量较大,所以精度容易做得高。

③可靠性好。由于可动件少,测量部件为全封闭焊接的固体结构,电子元器件经过严格的老化筛选,并采用特珠的接插体,从而大大提高了变送器的可靠性。

④ 可就地清零,方便就地零点,满点调校功能。量程可调范围大,而且带有正、负迁移结构。量程可调范围大于10:1。

⑤ 过载性能好,单向过载可达10MPa,传感器内部采用了结构简单、性能可靠的凹弧面过载保护结构。

⑥ 具有可调阻尼装置,可以用于脉动流体的测量。

⑦变送器针对隔爆型和本质安全型采用于专用电路,该电路***大输出小于30mA。

⑧变送器可以附加100%指针、LCD液晶、LED数码管显示,可360°旋转就地显示 ,现场读数十分方便。

⑨采用全熔焊和刚性密封结构的灌充系统,根除了漏油现象的发生。

3、安装位置影响

与膜片平行方向的安装位置变化不会造成零漂影响,若安装位置与膜片面超过90°的变化,在0.5KPa范围内的零漂可通过调零校正,不影响量程。

4.法兰尺寸表

法兰尺寸

螺孔

尺寸

外径D

厚度A

B

C

孔数n

孔径d

分布直径D1

DN25

φ115

16

49.5

62

4

φ14

φ85

DN50

φ165

20

65

95

8

φ18

φ125

DN80

φ200

20

89

127

8

φ18

φ160



双法兰液位变送器MX-YL-188-03(带液晶显示)





















10

输出





































H

4-20mA带HART通讯

































N

4-20mA输出































20

量程













































A

0-100Pa~1kPa(0-10~100 mmH2O)/(0-1~10mbar)





















B

0-200Pa~6kPa(0-20~600 mmH2O)/(0-2~60mbar)





















C

0-400Pa~40kPa(0-40~4000 mmH2O





















D

量程可以直接表达到选型上面















30

膜片材质 填充液







































A

不锈钢316L

硅油































B

钛膜片

硅油































C

哈氏合金C

硅油































D

钽膜片

硅油





















40

工作压力















































A

1MPA









































B

1.6MPa









































C

25MPa









































D

40MPa





























50

过程连接











































A

DN25























B

DN32

















C

DN50

















D

DN80



60

密封材质



















































N

丁腈橡胶(NBR)





































F

氟橡胶(FKM)



































P

聚四氟乙烯(PTFE)



















70

其他























































N

























80

安装 支架























































N









































1

不锈钢









































2

镀锌碳钢



















90

电气连接附件























































N

G/2

外

螺

纹





































A

1/2 英寸NPT内螺纹不锈钢椭圆形法兰



























B

M20x1.5 外螺纹不锈钢









5.订购指南





型号

输出

量程

膜片材质

过程连接

电气连接

其它要求

MX-YL-188-04

4-20MA+HART

5M

316L

DN50

1/2NPT



订货举例:

MX-YL-188-04-10H-5M-30A-50C-90A
