1.产品描述：

智能在线密度计工作时连续在线测量液体密度，无过程中断。可直接用于生产过程的控制。采用一体化的两线制变送器结构，无活动部件安装使用方便、维护简单,

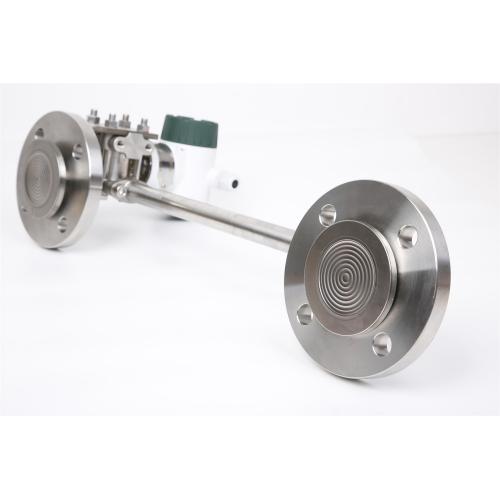

智能在线密度计（也称在线密度变送器）是一种用于连续在线测量液体的浓度和密度的设备，可直接用于工业生产过程。密度计采用先进技术，包括：一个高精度差压传感器以及与其相连接的、或者插入生产过程的一对压力中继器。在两个压力中继器之间有个温度传感器，用来补偿过程液体的温度变化。昶漾测控生产的智能在线密度计为二线制密度变送器，主要用于工业过程控制，在线密度计根据浓度与密度的大小产生相应的4-20mA信号，可通过数字通信进行远程校准与监测。

2.工作原理：

智能在线密度计实质上为一差压变送器。其工作原理：一定高度的液柱产生的压力与该液体的密度成正比。

  即：P=ρgh                 式中：P—— 一定高度的液柱产生的压力

P—— 该液体的密度

g—— 测量地重力加速度

H—— 液柱的高度

根据精密压力仪表测量的压力值，在测量地重力加速度（固定系数）与液柱的高度已知的条件下，就可以得到被测量液体的密度值，所以高度为固定值，需要提前和生产方确定。

3.应用领域：

☛工业自动化应用领域

☛石油炼化，化工行业

☛食品工业液体密度测量

☛医疗卫生应用/制药行业

☛采矿业/造纸行业

4.产品特点：

☛拥有多种安装方式，插入测量，管道水平安装，侧装

☛本在线密度计适用于流动或静止液体

☛采用一体化结构的两线制变送器，无活动部件，维护简单

☛在线密度计校准无需标准参考源、无需实验室校准、无过程中断

☛适合测量高温和低温、含杂质高粘度的介质

☛出色的过压保护结构、优越的温度稳定性、全焊接密封，设计坚固可靠

☛本安型可用于危险环境

☛卫生型可用于食品、药品生产现场

☛简化维修，无需定期清洗

5.常用选用方式：

智能在线密度计在结构上设计有三种类型，即顶安装类型和侧安装类型，以及管道式安装。顶安装类型适用于罐体安装，侧安装类型适用于管道安装，以满足不同工况下的密度测量需求

6.密度值的读取计算规则：

智能在线密度计出厂时，其显示表头的读数即为实时密度的测量值，直接读取即可。

带有4MA电流输出的密度计，其4mA对应于密度计密度测量的下限值，而20mA则对应于密度计密度测量的上限值。根据实际测量得到的电流值再按照密度计上限、下限对应的电流值进行换算从而得到其对应的密度值。实际测量得到的电流值应按照密度计上限、下限对应的电流值进行换算。例如：下限4mA输出对应密度值为0g/cm³,上限20mA输出对应密度值为2g/cm³,计算12mA输出时，对应的密度值：

则：（2-0）÷ (20-4) ×（12-4）=1(g/cm³)

7.技术选型规格：

8.注意事项：

1 .智能在线密度计为自动化精密测量仪表，其测量膜片除接受被测压力不得再受任何其他外力作用。

2 .在安装智能在线密度计时，应确保垂直安装（垂直于地平面，即确保密度计的测量液柱垂直于水平面），否则会产生测量误差。

3.订货时应写明测量介质、测量范围、使用地重力加速度（或者注明使用地区名称）以及使用现场工况（如：防爆、防腐蚀、卫生等）

9.订购指南
