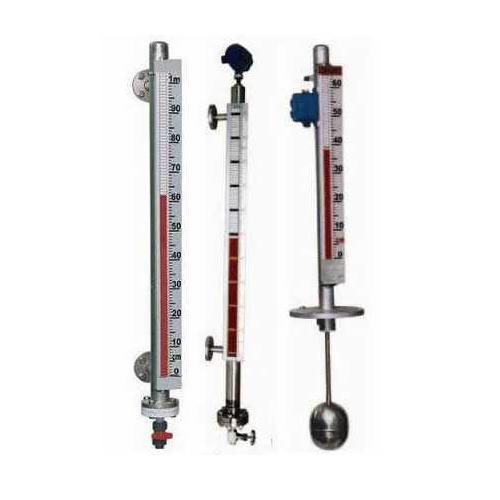

WD-UHZ型磁翻板液位计由基本型现场指示，液位报警器和液位远传装置三部分组成。
    基本型是按磁性浮子在液体中受到阿基米德定律向上浮力作用和磁钢同性相斥，异性相吸的原理研制而成。根据上述原理，将液位的线性变化经磁力传递给现场指示器，液位为红色，气相为白色的。
    液位报警器由磁性浮子材料通过无触点报警开关，转换成继电器触点输出，并按液位的给定值动作，从而达到液位控制的目的。报警开关装在液位所需控制位置，转换器安装在控制室内。
    液位远传装置由磁性材料将液位的变化线性地转换成4~20mA的电流信号，传给二次仪表实现液位的远传、测量、控制和记录。

 Ⅰ 特点

    结构简单；安装方便
    检测功能齐全
    测量范围大
    指示新颖；读数直观
    耐腐蚀；

 Ⅱ 技术参数

    1、基本型
       测量范围：H=500 800 1100 1400 1700 2000 2500 3000 4000 5000 6000 （500~6000mm内由用户任意选择）
       指示精度：526，528型 ±5mm 524型 ±10mm
       介质密度：≥0.45g/cm3
       介质粘度：<1ST（10-4m2/s）
       连接法兰：（1）PN2.5，4.0MPa时，法兰为JB/T82.2-94，DN25 PN4.0可动凸面法兰。
                 （2）PN6.3，10.0，16.0MPa时法兰为JB/T82.2-94，DN25固定法兰。
                 （3）PVC材质法兰JB/T82.1-94，PN1.0MPa，DN32。其它法兰标准（如HGJ，GB，ANSI等标准）请用户注明。
    2、液位报警型
       输出形式：三常开 三常闭开关信号
       工作寿命：>5000次
       供电电源：24VDC或220VAC
       触点容量：220VAC 2A
       报警精度：±5mm
       环境温度：-40~±60℃
       出线口接头：内螺纹M20×1.5

    3、液位远传型
       远传量程：0~6000mm（任意选用）
       精度：±10mm
       回差：±10mm
       输出信号：4~20mADC
       额定负载电阻：250Ω
       供电电源：24VDC
       环境温度：-40~+60℃
       出线口接头：内螺纹M20×1.5
