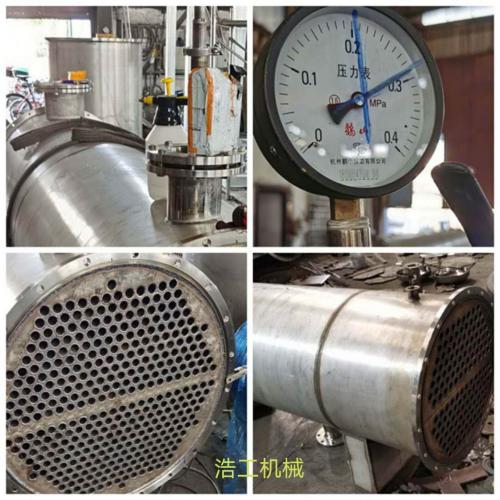

[新品] 列管式换热器(U型管式)

固定管板式

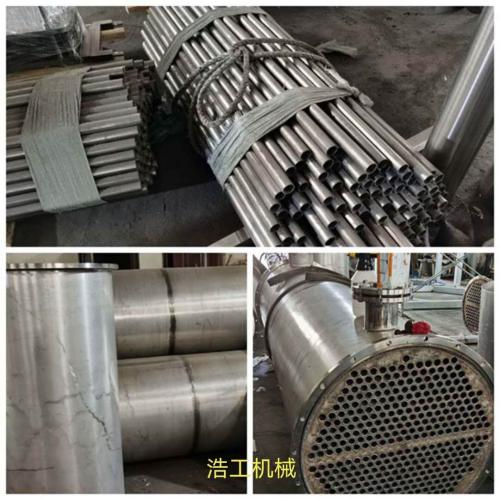

列管式换热器的结构比较简单、紧凑、造价便宜，但管外不能机械清洗。此种换热器管束连接在管板上，管板分别焊在外壳两端，并在其上连接有顶盖，顶盖和壳体装有流体进出口接管。通常在管外装置一系列垂直于管束的挡板。同时管子和管板与外壳的连接都是刚性的，而管内管外是两种不同温度的流体。因此，当管壁与壳壁温差较大时，由于两者的热膨胀不同，产生了很大的温差应力，以至管子扭弯或使管子从管板上松脱，甚至毁坏换热器。

为了克服温差应力必须有温差补偿装置，一般在管壁与壳壁温度相差50℃以上时，为安全起见，换热器应有温差补偿装置。但补偿装置（膨胀节）只能用在壳壁与管壁温差低于60～70℃和壳程流体压强不高的情况。一般壳程压强超过0.6Mpa时由于补偿圈过厚，难以伸缩，失去温差补偿的作用，就应考虑其他结构。

浮头式

换热器的一块管板用法兰法与外壳相连接，另一块管板不与外壳连接，以使管子受热或冷却时可以自由伸缩，但在这块管板上连接一个顶盖，称之为“浮头”，所以这种换热器叫做浮头式换热器。其优点是：管束可以拉出，以便清洗；管束的膨胀不改变壳体约束，因而当两种换热器介质的温差大时，不会因管束与壳体的热膨胀量的不同而产生温差应力。其缺点为结构复杂，造价高。

U型管式

U形管式换热器，每根管子都弯成U形，两端固定在同一块管板上，每根管子皆可自由伸缩，从而解决热补偿问题。管程至少为两程，管束可以抽出清洗，管子可以自由膨胀。其缺点是管子内壁清洗困难，管子更换困难，管板上排列的管子少。优点是结构简单，质量轻，适用于高温高压条件。
