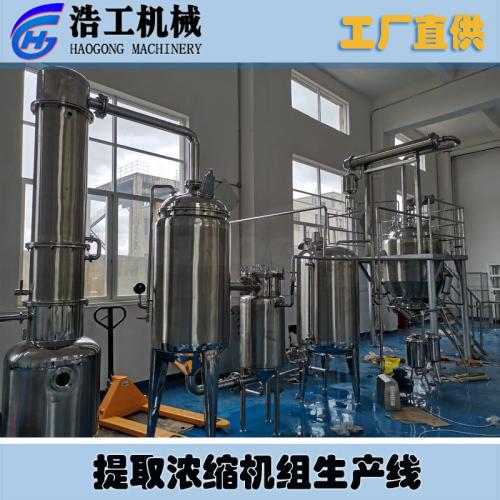

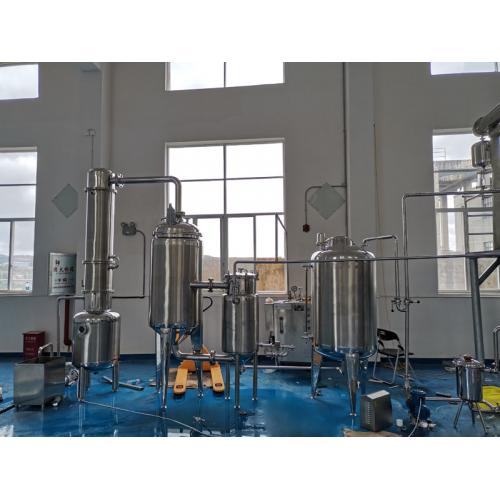

1.整套设备包括：提取主罐、消泡器、提取冷凝器、分离器、浓缩加热器、蒸发器、浓缩冷凝器、冷却器、真空收液罐、过滤器、输送泵、管道视镜、钢平台及内部连接管道等。
2.提取罐分为正锥型，直筒型供选择，四耳悬挂式支座，上封头卫生组快开投料口，配二次蒸汽出口配有除沫装置，底部为直径自动气动出渣门，配有二三只汽缸，并带安全联锁装置，内设筛形网过滤装置，筛网采用席型网或者脉冲细孔80-100目，下设支撑垫，防止变形。
3.提取罐材质为S30408，采用夹套蒸汽加热形式，提取罐全容积为0.5-10m3，罐内常压 ,夹套设计压力为0.25MPa，气缸工作压力为0.7MPa，采用抗老化珍珠棉或耐高温聚氨脂发泡保温，保温层厚度δ=50mm。
4.回流浓缩器材质为s30408，采用先进的列管式外循环蒸发方式，列管式冷凝器、蛇形管冷却器,配置真空回收罐。加热器和浓缩器均采用抗老化珍珠棉或耐高温聚氨脂发泡保温，保温层厚度50mm；
5.设备容器内壁镜面抛光,外表面镜面或亚光处理，达GMP认证标准.
6.随机配送清洗器、真空压力表、温度计、安全阀等配件.
7.蒸汽、压缩空气、循环水、真空等系统配置由用户自备。
热回流提取浓缩设备规格型号：
|
规格/型号
|
TQ-0.5
|
TQ-1
|
TQ-2
|
TQ3-5
|
TQ-6
|
TQ-8
|
TQ-10
|
|
有效容积
|
500
|
1000
|
2000
|
3-5000
|
6000
|
8000
|
10000
|
|
罐内设计压力(MPa)
|
常压
|
|
夹层工作压力(MPa)
|
0.1-0.4
|
|
夹套工作压力
(MPa)
|
0.6-0.8
|
|
加料口直径（mm）
|
200
|
400
|
400
|
400
|
400
|
500
|
500
|
|
加热面积（M2）
|
2.0
|
3.0
|
4.7
|
8.0
|
11.5
|
14.5
|
19.2
|
|
冷凝面积（M2）
|
2
|
4
|
6
|
10
|
12
|
14
|
16
|
|
冷却面积（M2）
|
0.5
|
0.8
|
1
|
1
|
2
|
2
|
3
|
|
过滤面积
|
3
|
3
|
3
|
5
|
5
|
5
|
6
|
|
排渣门直径（mm）
|
400
|
600
|
600
|
800
|
1200
|
1400
|
1400
|
|
耗汽kg/h
|
150
|
245
|
300
|
345
|
645
|
720
|
850
|
|
搅拌转速
|
25-120R/min
|
|
电动机功率KW
|
1.1
|
2.2
|
3
|
7.5
|
7.5
|
7.5
|
11
|
|
设备质量kg
|
750
|
1800
|
2050
|
2400
|
3025
|
4030
|
6500
|
