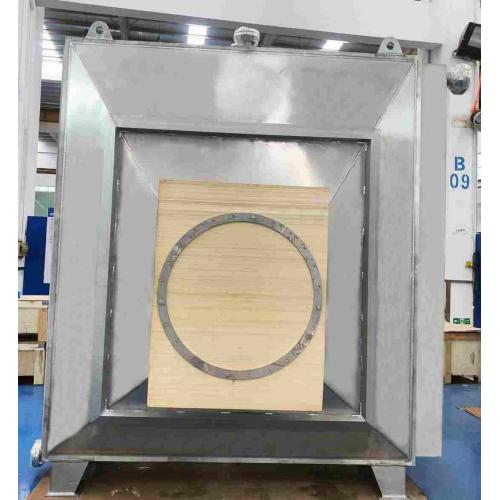

翅片式空气换热器是一类以翅片管为核心换热元件的间壁式换热设备，专门解决空气侧传热系数低的技术痛点。通过在换热管外壁加装翅片，大幅扩展空气侧换热面积，强化空气与管内介质（水、蒸汽、烟气、导热油等）的热量交换，广泛应用于工业余热回收、暖通空调、干燥制热、动力设备冷却等领域，是目前空气换热场景中应用***广泛的装备之一。

一、核心结构组成

翅片式空气换热器的结构设计围绕 “强化空气侧换热” 展开，主要部件包括：

1. 基管：换热的基础载体，管内流通 /冷介质（如蒸汽、热水、高温烟气），材质根据介质特性选择碳钢、不锈钢 304/316L、钛合金或铜等，常见管径为 φ19mm、φ25mm、φ32mm。
2. 翅片：核心强化元件，紧密缠绕或焊接在基管外壁，作用是扩展空气侧换热面积（翅片面积可达基管表面积的 5~20 倍），同时扰动空气流场，提升对流换热效率。常见翅片类型有：
   • 螺旋翅片：缠绕在基管上，结构简单、成本低，适配大多数工业工况；
   • 横纹翅片：翅片表面有横向纹路，强化空气湍流程度，换热效率更高；
   • 波纹翅片：翅片呈波纹状，兼顾换热效率与抗积灰能力，适用于含尘空气工况。
3. 管箱与封头：位于换热器两端，用于分配和汇集管内介质，可设计为单程或多程结构，满足不同介质流速需求。

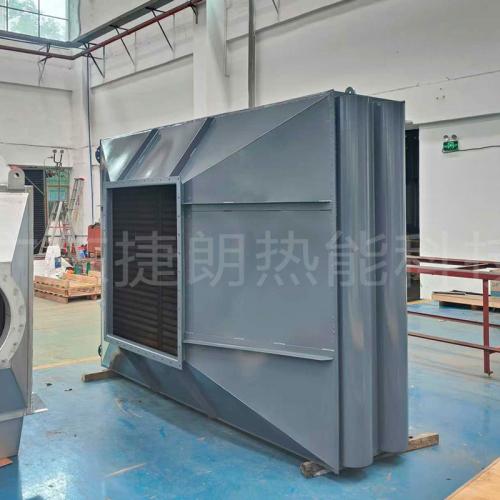

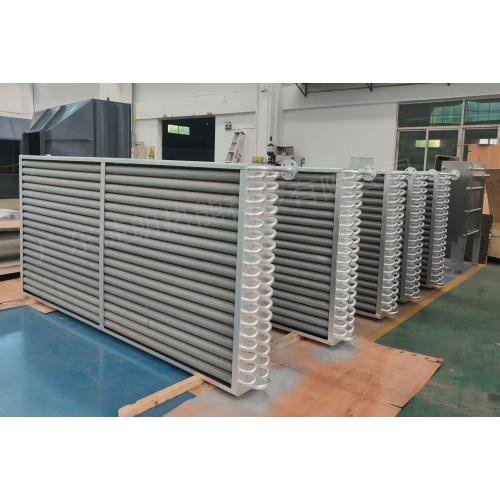

4. 框架与管束：多根翅片管按一定排列方式（顺排 / 叉排）组成管束，通过框架固定，保证结构稳定性；叉排布置的管束可进一步强化空气侧湍流，提升换热效果。
5. 进出口接管：包括管程介质的进出接管和空气侧的进出风口，风口可配备导流板，优化空气流动路径，减少阻力损失。

二、工作原理

翅片式空气换热器的换热过程基于传导 + 对流的协同作用，核心逻辑如下：

1. 管内换热：管内的热介质（如高温蒸汽、烟气）通过对流将热量传递到基管内壁，冷介质则吸收基管内壁热量，完成管内的热量传递；
2. 壁面传导：热量通过基管壁面传导至外壁的翅片；
3. 空气侧换热：空气流经翅片表面时，与翅片进行对流换热 —— 热翅片加热空气（空气加热器工况），冷翅片冷却空气（空气冷却器工况）。

三、核心性能特点

（一）优势

1. 换热效率高：翅片扩展空气侧换热面积，相比裸管式换热器，传热系数可提升 3~8 倍，在相同换热负荷下设备体积更小。
2. 适应性强：管内介质兼容蒸汽、热水、导热油、高温烟气等多种流体；通过选择不同基管和翅片材质，可适配 - 40℃~800℃的温度范围，以及腐蚀性、含尘等复杂工况。
3. 结构坚固可靠：主体为金属刚性结构，抗振动、抗冲击能力强，无板式换热器的密封泄漏风险，使用寿命可达 10~20 年。
4. 维护成本低：翅片表面光滑，不易积垢；含尘工况下可配备吹扫装置或高压水清洗，维护操作简单。
