产品说明：

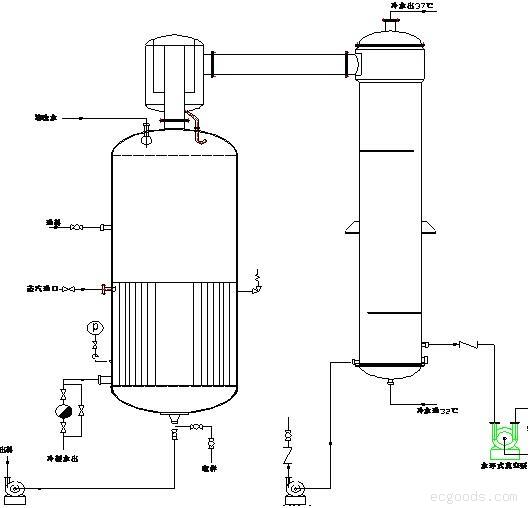

中央循环蒸发器由沸腾加热管及中央循环管和上下管板所组成的竖式加热管束。它由沸腾加热管及中央循环管和上下管板所组成的竖式加热管束。保证溶液充分被加热和良好循环。
1、组成结构
中央循环管与加热管一般采用胀管法或焊接法固定在上下管板上，从而构成一个竖式加热管束。溶液在管内流动，而加热蒸汽在管束之间流动。为了提高传热效果，在管间可增加若干挡板，或抽去几排加热管，形成蒸汽通道，同时，配合不凝结气体排出管的全理分布，有利于加热蒸汽均匀分配，加热器体外侧都有不凝结气体排出管，加热蒸汽管，冷凝水排出管等。从而提高传热及冷凝效果。
2、蒸发室
它是加热室上部的圆筒体。溶液经加热后汽化，必须具备一定高度和空间，使汽液进行分离，二次蒸汽上升，溶液经中央循环管下降，这样保证溶液不断循环和浓缩。蒸发室的高度，主要根据防止料液被二次蒸汽夹带的上升速度所决定，同时考虑清洗、维修加热管的需要，一般为加热管长度的1.1～1.5倍。
在蒸发室外壁有视镜、人孔、洗水、照明、仪表、取样等装置。在顶部有捕集器装置，主要使二次蒸汽可能夹带的汁液进行分离，保证二次蒸汽的洁净，有利于提高次一效浓缩锅的传热效果，也减少料液的损失，顶部与二次蒸汽排出管相连。
这种浓缩锅，结构简单、操作方便、锅内液面容易控制。但清洗较困难，粘度大时循环效果差。
保证溶液充分被加热和良好循环。中央循环管与加热管一般采用胀管法或焊接法固定在上下管板上，从而构成一个竖式加热管束。溶液在管内流动，而加热蒸汽在管束之间流动。为了提高传热效果，在管间可增加若干挡板，或抽去几排加热管，形成蒸汽通道，同时，配合不凝结气体排出管的全理分布，有利于加热蒸汽均匀分配，加热器体外侧都有不凝结气体排出管，加热蒸汽管，冷凝水排出管等。从而提高传热及冷凝效果。
