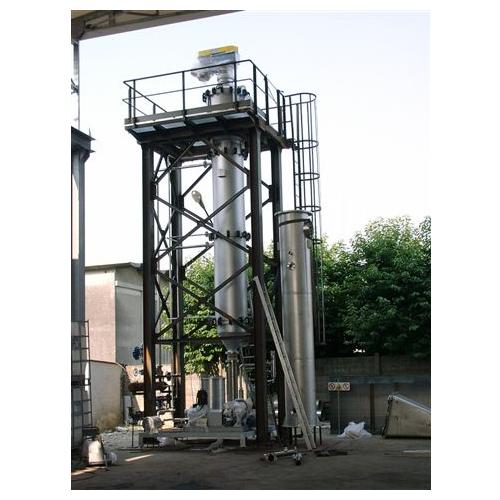

刮板式薄膜蒸发器是利用高速旋转将液体分布成均匀薄膜而进行蒸发或蒸馏的一种高效蒸发、蒸馏设备,也可进行脱臭、脱泡反应及加热、冷却等单元操作,可广泛适用于中、西制药、食品、轻工、石油、化工、环保等行业。
离心式刮板薄膜蒸发器采用国外先进技术,在国内刮板式薄膜蒸发器领域内具有国际水平的***地位。
性能与特点:Performance and characteristics
本设备是目前国外***新结构蒸发器,在流量很小的情况下也能形成薄膜,在筒体蒸发段内壁表面附着处理液中的淤积物可被活动刮板迅速移去,和固定间隙的刮板蒸发器相比,蒸发量可提高40-69%,它具有下列性能与特点:
This equipment is the newest structure of evaporator in the world, also can form the thin film on the very small flow, The sediment in liquid adhere the cylinder inner wall surface at the evaporation period can be quickly removed by scraper, compared with fixed gap scraper evaporator, evaporation can improve 40-69%, it has the following features:
1、传热系数值高,蒸发能力大,蒸发强度可达到100kg/m2·hr,热效率高。
2、物料加热时间短,约5秒至10秒之间,且在真空条件下工作,对热敏性物料更为有利,保持各种成份不产生任何分解,保证产品质量。
3、适应粘度变化范围广,高低粘度物均可以处理,物料粘度可高达10万厘泊(CP)
4、改变刮板沟槽旋转方向,可以调节物料在蒸发器的打理时间。
5、蒸发段筒体内壁经过精密镗削并抛光处理,表面不易产生结焦、结垢。
6、操作方便,产品指标调节容易,在密闭条件下,可以自控进行连续性生产。
7、设备占地面积小,结构简单,维修方便,清洗容易。
技术参数:Technical parameters
型号 Model
|
BYGB-1
|
BYGB-2
|
BYGB-4
|
BYGB-6
|
BYGB-8
|
BYGB-10
|
BYGB-12
|
BYGB-15
|
BYGB-20
|
换热面积M2
Heat transfer area M2
|
1
|
2
|
4
|
6
|
8
|
10
|
12
|
15
|
20
|
蒸汽压力MPa
Vapor pressure MPa
|
0.4
|
0.4
|
0.4
|
0.4
|
0.4
|
0.4
|
0.4
|
0.4
|
0.4
|
真空度KPa
Vacuum degree MPa
|
70
|
70
|
70
|
70
|
70
|
70
|
70
|
70
|
70
|
蒸发量KG/H
Evaporation KG/H
|
150
|
300
|
600
|
900
|
1200
|
1500
|
1800
|
2100
|
2600
|
耗能KG/H
Energy consumption KG/H
|
165
|
330
|
850
|
1200
|
1600
|
1800
|
2200
|
2500
|
3100
|
电机功率KW
Motor power KW
|
1.5
|
3
|
5.5
|
7.5
|
7.5
|
11
|
11
|
15
|
18.5
|
转速RPM
Speed RPM
|
130
|
130
|
130
|
85
|
85
|
85
|
63
|
63
|
63
|
设备高度MM
Device height MM
|
2600
|
4872
|
5640
|
6406
|
6990
|
7320
|
9460
|
10500
|
12400
|
