当前所在位置:首页 > 产品 > 薄膜蒸发器 > 刮板薄膜蒸发器

[促销] 刮板薄膜蒸发器(1-20M2)

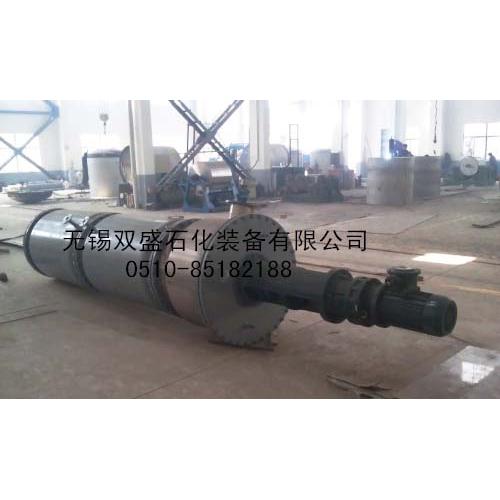

刮板薄膜蒸发器
供应商参考报价:¥25000
  供应商信息
· 无锡双盛石化装备有限公司 [江苏省] 加为商业伙伴
  发送站内消息
联系人: 杭军锋
所在城市: 江苏省 无锡
详细地址: 无锡市滨湖区胡埭工业园富来桥路10号
联系我们 更多产品 进入商铺

详细信息

工作原理
     由加料管引入,经转轴中部的布料盘分布,然后料液被浆叶所扫刮,在传热壁面上涂敷成膜,膜层受热蒸发后会减薄。后进入的料液又被后继而来的浆液扫刮,形成新膜,再蒸发,如此反复进行。料液渐被浓缩,***后由卸料锥卸出,蒸发出来的蒸汽,经蒸汽头,由出口排出。

结构特点
     Lg高效离心薄膜蒸发器的主要结构如图所示,各结构分述如下:
1、电机、减速机
     是转子旋转的驱动装置。转子的转动速度将取决于刮板的形式、物料的粘度和蒸发筒身内径;选择刮板合适的线速度是保证蒸发器稳定可靠运行及获得满意蒸发效果的重要参数之一。
2、分离筒
     由设在分离筒身下端的入口切向进入蒸发器,并经安装在分离筒身内的布料器被连续均匀地分布于蒸发筒身内壁,从蒸发筒身蒸发出的二次蒸汽上升至分离筒,经安装在内的气液分离器,将二次蒸汽可能挟带的液滴或泡沫分离,二次蒸汽从上端的出口引出蒸发器。
     分离筒身的合理设计,是避免物料“短路”的关键元素之一。(所谓“短路”,系指物料刚进蒸发器,尚未完成蒸发过程,即从二次蒸汽出口离开蒸发器。)
3、布料器

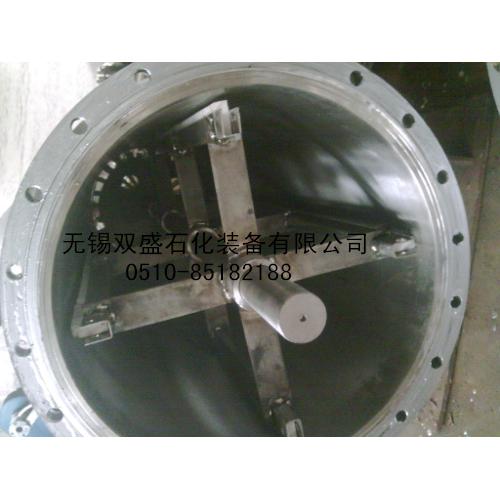

     布料器安装在转子上。从切线方向进入蒸发器的物料,通过旋转的布料器,被连续均匀地呈膜状分布在蒸发面上。
4、气液分离器
     旋片式气液分离器安装在分离筒内部的上方,它将上升的二次蒸汽可能挟带的液滴或泡沫捕集,并使之回落到蒸发面上。
5、蒸发筒身
     它是指被旋转刮板强制成膜的物料与夹套内加热介质进行交换的蒸发面。蒸发筒身的内径及长度由蒸发面积及适宜的长径比确定。
     蒸发筒身内壁经专用机床加工和抛光,且与两端法兰连接面一次加工而成,保证设备整体同心度。经过抛光(必要时镜面抛光)的筒身内壁光滑洁亮,不易粘料和结垢,有效保证了设备的高传热系数。
产品规格
     Lg高效离心薄膜蒸发器在我公司的研制下,现已开发出多种规格型号,解决了以前国内市场上规格型号单一的局面,为客户的选择提供了方便。现我公司可为用户制作从0.3—20m2任意规格型号的Lg高效离心薄膜蒸发器。
     下表为Lg高效离心薄膜蒸发器的外形尺寸及技术规格表,表中的尺寸仅供参考,具体以设计图纸尺寸为准。

型号

LG03

LG05

LG1

LG2

LG3

LG4

LG6

LG8

LG10

LG12

LG15

LG18

LG20

蒸发器面积m2

0.3

0.5

1

2

3

4

6

8

10

12

15

18

20

传热高度B

750

900

1000

1830

2260

2630

3658

3658

3658

4590

4594

5494

6121

分离高度C

550

550

550

755

870

844

844

844

900

900

900

1003

1003

内筒体Dn

211

211

300

400

400

600

600

800

1000

1000

1000

1200

1200

夹套D

273

273

462

462

516

712

712

916

1112

1112

1116

1316

1316

真空度Kp

70

70

70

70

70

70

70

70

70

70

70

70

70

蒸汽压力Mpa

0.3

0.3

0.3

0.3

0.3

0.3

0.3

0.3

0.3

0.3

0.3

0.3

0.3

蒸发量kg/h

60

100

200

400

600

800

1200

1600

2000

2400

3000

3600

4000

能耗量kg/h

63

105

210

420

630

840

1260

1680

2100

2520

3150

3780

4200

支座高度E

1253

1460

1512

2372

3450

3511

4267

4587

4542

4375

5096

5290

5900

支座孔距G

480

480

843

843

843

1034

1034

1236

1563

1563

1602

1804

1804

电机减速机F

1350

1350

1546

1433

1463

1565

1565

1909

1918

2135

2135

2040

2040

电机功率KW

1.5

1.5

1.5

3.0

4.0

5.5

5.5

7.5

7.5

11

11

15

15

设备总高A

2940

3070

3326

43330

5400

5490

6345

6910

6960

8010

8910

9210

9840

设备总重kg

480

500

880

1100

1480

1950

2980

3550

4450

6300

7850

8830

9350
