[新品] 氢氧化钠蒸发方案

供应商参考报价：面议

联系人：	张国允
所在城市：	河北省石家庄
详细地址：	石家庄红旗大街南端

为获得更好的服务，请在联系时说明是在蒸发结晶网（中工）看到的产品信息。

联系我们

更多产品

进入商铺

详细信息

氢氧化钠

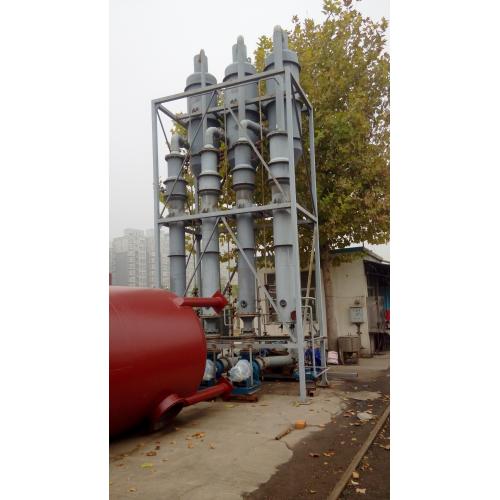

1.8T/h蒸发量三效降膜蒸发器

技

术

方

案

编制：张国允：15830976988

审核：何硕华：13832324972

石家庄华方机械设备有限公司

2016 年10月2日

一、 企业简介... - 3 -

二、多效蒸发技术简介... - 4 -

三、物料的特性及蒸发形式选型... - 5 -

四、三效降膜蒸发方案阐述... - 6 -

五、用户提供条件... - 8 -

六、付款方式：... - 8 -

七、工程工期：... - 8 -

八、产品报价... - 9 -

一、 企业简介

单位名称

石家庄华方机械设备有限公司

手机

15830976988

电话

0311-83809571

地址

河北省石家庄市红旗大街南端

邮编

050091

传真

0311-83825420

企业负责人及职务

总经理：孙荣利

授权代表

张国允15830976988

公

司

简

介

石家庄华方机械设备有限公司始建于1990年，位于石家庄高新技术开发区，红旗大街南端，是北方***大的淀粉糖各类干燥设备专业制造厂家，是国家制药装备行业协会会员企业，公司自成立以来，已有数百台设备服务于淀粉、糖、制药、化工、轻工、饲料、食品、矿产品加工等各行业。

自2010研发并生产的MVR蒸发器以来，近几年我们不断的改进、优化。在液糖和玉米浸泡液浓缩蒸发及化工行业物料的蒸发浓缩，生物制药、化工行业废水浓缩结晶、无机盐化工产品浓缩结晶、药物的浓缩结晶等有很多案例和业绩。欢迎新老客户光临我公司考察咨询。
华方机械设备有限公司坚持以市场为导向，以科技求发展，以质量求生存，以真诚换合作，企业知名度不断提高，产品供不应求，公司以高效的管理、精良的技术和优异的质量为广大客户提供满意的产品服务，竭诚与各界朋友合作、携手共进，共创辉煌。

单

位

概

况

职工人数

110

技术人员

熟练技术工人

资产总计

1200万元

自有资金

700万元

固定资产

450万元

占地面积

17800㎡

建筑面积

10000㎡

厂房建筑面积

8000㎡

典

型

业

绩

淀粉

及糖设备

中粮生化能源（公主岭）有限公司：糖渣干燥系统一套

石家庄博力威糖业有限公司成套四效降膜蒸发器，阴阳离子交换器、液化罐、煮糖罐。北方药业四效降膜蒸发器：25t/h 、10t/h

河北佳加旺淀粉糖业有限公司成套四效降膜蒸发器

赤峰禾士制药四效降膜蒸发器：5t/h

河北利民集团糖用结晶机32台

医药化工设备

石家庄瑞通化工有限责任公司干燥设备

河北金谷集团股份有限公司12吨/小时双体MVR结晶蒸发器

江苏省中能硅业有限公司回转干燥机1台

石家庄欣港药业有限公司16型旋转闪蒸干燥机1台

孝义市田园化工有限责任公司结晶罐10台

内蒙伊泰中科合成油40t/h五效十体硝酸铵蒸发器1套

赵县金桥6t/h麦芽糖MVR蒸发器1套

赵县金桥8t/h玉米浆MVR蒸发器1套

赵县恒昌淀粉12t/h玉米浆MVR蒸发器1套

包头包钢集团聚峰稀土有限公司20t/h硫酸铵结晶MVR蒸发器1套

二、多效蒸发技术简介

降膜蒸发需将蒸发的物料通过进料泵从降膜蒸发器顶部进入，走蒸发管内（管程），物料通过布膜器以膜状分布到换热管内，物料在凭借引力流下管腔时被管外的蒸汽加热，达到蒸发温度后产生蒸发，物料连同二次蒸汽从管内流下以薄膜的形式蒸发。二次蒸汽被蒸汽压缩机压缩后，送入降膜加热室壳程做为加热蒸汽。降膜加热室壳程有板块，引导二次蒸汽，冷凝和排出不可以冷凝的气体。而在过程中把本身热能经过管壁从外传到管内蒸发中的物料，通过换热后二次蒸汽冷凝成水排出降膜蒸发器外。

降膜蒸发系统的特点：

1) 降膜式蒸发器的料液是从蒸发器的顶部加入，在重力作用下沿管壁成膜状下降，并在此过程中蒸发增浓，在其底部得到浓缩液。降膜式蒸发器可以蒸发浓度较高、粘度较大（例如在0.05～0.45Ns/m2范围内）物料。

2) 由于溶液在单程型蒸发器中呈膜状流动，传热系数较高。

3) 停留时间短，不易引起物料变质，适于处理热敏性物料。

4) 液体滞留量小，降膜蒸发器可以根据能量供应、真空度、进料量、浓度等的变化而采取快速运作。近常数,

5) 由于工艺流体仅在重力作用下流动，而不是靠高温差来推动，可以使用低温差蒸发。

6) 降膜蒸发器适用于发泡性物料蒸发浓缩，由于料液在加热管内成膜状蒸发，即形成汽液分离，同时在效体底部，料液大部份即被抽走，只有少部份料液与所有二次蒸汽进入分离器强化分离，料液整过程没有形成太大冲击，避免了泡沫的形成。

三、物料的特性及蒸发形式选型

物料分析

根据客户提供的废水参数，溶液内主要含有氢氧化钠，进料浓度4%，要求出料浓度为30%。氢氧化钠的溶解度温度100°的情况下容溶解347g.。计算浓度为77%，因为我们要求蒸发终结浓度为30%。所以我们在系统内不考虑有过饱和结晶现象发生。氢氧化钠的沸点自变量，当浓度为14.5%，沸点105°、浓度23.1%，沸点110°浓度29.1%，沸点115°浓度33.8%，沸点120°。要求终结浓度30%，沸点不小于117°，采用三效降膜，每效温差不能小于25°。为此无法使用MVR系统蒸发，因为目前国内做的蒸汽在压缩离心风机成熟的温升***高20°。3°的温差加上热损失和静液柱差损失的温度，系统基本就不蒸发了，所以氢氧化钠蒸发浓缩***的是三效降膜逆流蒸发。

蒸发形式

因为氢氧化钠沸点自变量随着浓度、温度变化升高很快，所以必须采用三效蒸发，因初始浓度低、温度低、沸点升高不大，为此我们选择低温的三效进料，随着浓度增加，沸点升高，我们***后到一效让它直接和生蒸汽热交换，这样才能达到合理的蒸发浓缩效果，为此我们采用三效降膜逆流进料的蒸发形式进行蒸发浓缩。

材质选择：物料氢氧化钠自身属于碱性，因碱性物料不和金属反应，但考虑到废水中会有其他元素存在，为此我们选择整体材质为304不锈钢。

安装尺寸约3m×4m×12m(长×宽×高)，我们可以在我公司组装完毕，整体运输，到现场只是吊装、泵固定、接蒸汽管道、冷却水管道、冷凝水输出管道及电器。完毕就可试车。

四、三效降膜蒸发方案阐述

4.1 技术参数

1、物料名称;氢氧化钠溶液

2、进料浓度：4%，进料温度：常温，出料浓度：30%，出料温度90-100度

3、处理量：2.1t/h

4、蒸发量：1.8t/h

5、总功率16.5kw

6、蒸发一吨水需要蒸汽：0.4吨蒸汽

7、冷却循环水：25t(循环使用)

8、材料的选用：304不锈钢

4.2、工艺流程：

Ⅰ、物料流程：原液→列管预热器（与冷凝水换热）→三效加热室→二效加热室→一效加热室→浓液排除系统。

Ⅱ、热源流程：一效加热室→二效加热室→三效加热室→冷凝器→真空抽滤排出系统。

Ⅲ、冷凝水流程：一、二、三、效加热室和冷凝器的冷凝水汇集→冷凝水罐→列管预热器→排出系统。

4.3 流程阐述：（见工艺流程图）

（1）原料：物料储存在原料罐中，由进料泵输送到列管预热器和冷凝水热交换后，进入二效加热室与一效的二次蒸汽进行热交换，然后进入一效加热室和管网过来的生蒸汽热交换，然后在一效达到要求的浓度后排出系统。

（2）蒸汽：一效降膜加热室对物料加热，溶液在降膜流动工程中产生了蒸汽和物料混合体，进入一效分离室进行汽液分离。产生二次蒸汽送至二效降膜加热室和列管预热器对物料加热，物料在二效分离室汽液分离、产生二次蒸汽送至三效降膜加热室对物料加热，物料在三效离室汽液分离产生二次蒸汽送至四效降膜加热室，物料在四效分离室汽液分离进入冷凝器与冷却水交换降温，***后由真空泵抽滤排出系统，

（3）冷凝水：一、二、三、效加热室和冷凝器的冷凝水汇集→冷凝水罐→列管预热器→排出系统。

4.4、操作参数

一效加热温度：120~125℃

一效蒸发温度：110~115℃ 真空度：0~+0.01MPa.

二效蒸发温度：85~90℃ 真空度：-0.04~-0.05 MPa.

三效蒸发温度：60~70℃ 真空度：-0.08~-0.09 MPa.

五、用户提供条件

1、提供装机功率：16.5kw，380V，50Hz三相四线制动力配电到现场。

2、提供蒸汽量：低压饱和蒸汽,温度：120℃，压力： 0.4Mpa 0.5T/h到现场

3、提供冷却循环水：25t/h到现场（配合冷却塔循环使用）。

4、设备安装：用户提供起重设备和相应的人员、工具等。

5、用户负责设备保温

六、付款方式：

预付定金30%，发货前付60%，安装完毕水压试验后付5%，余款5%质量保证金设备运行一年付清。

七、工程工期：

合同签定款到后50天交货，安装5天，调试5天

八、产品报价

	名称	型号	数量	材质	功率	价格（万元）	备注
1	一效循环泵	Q=7m³/h H=32m	1台	304	2.2kw
2	冷凝水泵	Q=7m³/h H=32m	1台	304	2.2kw
3	二效循环泵	Q=7m³/h H=32m	1台	304	2.2kw
4	三效循环泵	Q=7m³/h H=32m	1台	304	2.2kw
5	进料泵	Q=7m³/h H=32m	1台	304	2.2kw
6	真空泵	2BV5111 Q=230m³/h	1台	304	5.5kw
7	原液罐	Φ2000*3000	1台	304
8	浓浆储罐	Φ2000*3000	1台	304
9	冷凝水罐	Φ400*1000	1台	304
10	一效加热室	φ50011000 列管φ251.5*10000 86㎡	1台	304
11	二效加热室	φ50011000 列管φ251.5*10000 86㎡	1台	304
12	三效加热室	φ50011000 列管φ251.5*10000 86㎡	1台	304
13	列管冷凝器	φ7007000 列管φ251.5*6000 86㎡	1台	304
14	一效分离室	Φ800*4000	1台	304
15	二效分离室	Φ800*4000	1台	304
16	三效分离室	Φ1000*4000	1台	304
17	列管预热器	Φ4006800列管φ251.56000 40㎡	1台	304
18	钢架平台			Q235
19	二次蒸汽管		1套	304
20	联厢管			304
21	管道、阀门		1套	304
22	自动化系统						不用可去掉
23	防腐保温	甲方自己保温					岩棉彩钢
张工：15830976988

技术方案内的参数为参考数据。以合同协议参数为准

钛材焊接

成型

MVR蒸发器加热室制作

MVR现场安装

MVR车间

MVR自动化装置
