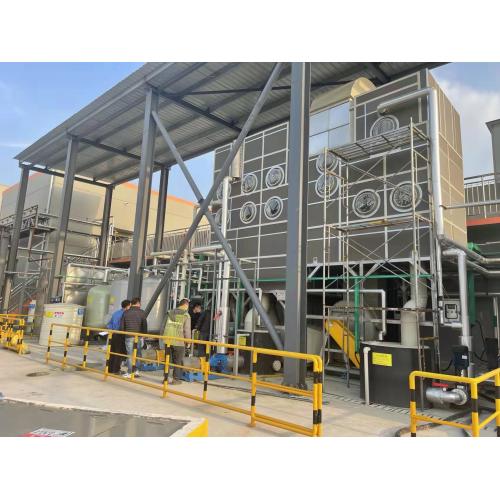

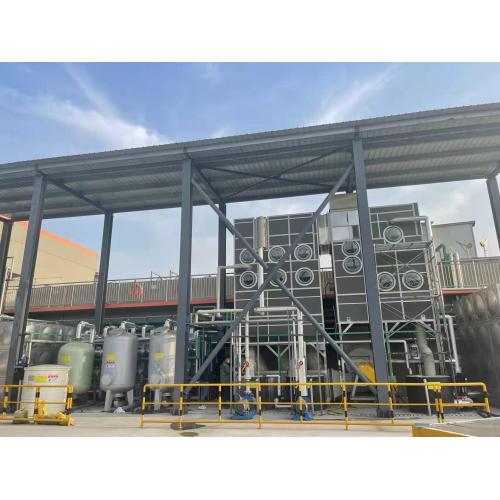

低温热泵蒸发器介绍
一、性能参数(蒸发量1吨/小时)
序号
|
项目
|
性能参数
|
1
|
装机功率
|
66kw
|
2
|
运行功率
|
58kw
|
3
|
运行费用
|
单效:150-160元/吨;
双效:85-100元/吨;
|
4
|
冷凝水温度
|
20-25℃
|
5
|
蒸汽消耗
|
0
|
6
|
冷却水使用量
|
0
|
7
|
主机寿命
|
20年
|
8
|
一般材质
|
SUS304;
|
9
|
防腐材质(酸碱或含氯离子废水)
|
PPH/HDPE/FRP
|
10
|
适用废水类型
|
适用于一切可流动液体的蒸发脱水,如重金属废水、果汁、乳化液、含表面活性剂等易气泡液体、其它含水份的浆料等
|
11
|
系统水温
|
55℃
|
12
|
系统气温
|
52℃
|
13
|
系统水压
|
4.0kgf/cm2
|
14
|
系统气压
|
1000Pa
|
15
|
是否压力容器
|
否
|
16
|
是否需要抽真空
|
否
|
二、原理介绍
以单效蒸发器为例:
在蒸发塔处,由设置在塔外的循环泵将塔内的废水循环经过袋式过滤器、热泵主机的换热器,从而将废水加热到50~60℃,再由从蒸发塔顶部喷下,完成蒸发过程;
蒸发出的蒸汽经由塔顶部的水雾拦截器进行水雾截留,使得蒸发出去的蒸汽无污染。蒸发出的水蒸气经过节能器回收热源后,对经过热泵冷端的空气进行加热,同时,对水蒸气进行初步降温,以减轻后续表冷器的负荷,节能器节能比例为15%;
蒸发出的水蒸气经过节能器后,进入到冷凝器进行冷凝,表冷器内冷水温度为3~5℃,经过冷凝器出水后,完成了整个蒸发过程。
三、设备优势
(1)进水温度为室温,出水温度也为室温,大大减轻了能源消耗;
(2)整个过程只使用电能,能耗仅为160~170元/吨废水;
(3)本蒸发设备全程低温蒸发,系统温度高达55℃左右,不会出现高温相关事故;
(4)蒸发过程为常压过程,系统安全可靠;
(5)蒸发塔为空塔结构,不会出现堵塞等问题;
(6)主要部件SUS304材质,经久耐用;
(7)针对有腐蚀性的废水,完全可以用PPH等塑料材质代替传统蒸发器使用的钛,大大降低了蒸发器的成本
(8)系统运行噪音低,噪音仅仅为水泵运行的声音。
(9)蒸发器高度低,可制作成方形,外观设计灵活。
四、与传统蒸发器的比较
序号
|
项目
|
低温热泵
双效蒸发器
|
蒸汽三效蒸发器
|
电三效蒸发器
|
MVR蒸发器
|
1
|
能源费用(不含电机电耗)
|
89元/吨
|
124元/吨
|
360元/吨
|
75元/吨
|
2
|
冷凝水温度
|
20-25℃
|
70-80℃
|
70-80℃
|
80-85℃
|
3
|
冷却水使用量
|
0
|
60-80m3/h
|
60-80m3/h
|
2m3/h
|
4
|
主机寿命
|
20年
|
/
|
/
|
5-10年
|
5
|
一般材质
|
SUS304
|
SUS304
|
SUS304
|
SUS304
|
6
|
防腐材质(酸碱或含氯离子)
|
PPH/HDPE/FRP
|
双相钢/钛
|
双相钢/钛
|
双相钢/钛
|
7
|
系统液温
|
55℃
|
100-120℃
|
100-300℃
|
90℃
|
8
|
系统气温
|
52℃
|
120-200℃
|
120-160℃
|
115-120℃
|
9
|
系统水压
|
4.0kgf/cm2
|
/
|
4.0kgf/cm2
|
/
|
10
|
系统气压
|
1000Pa
|
1.0Mpa
|
0.6Mpa
|
0.3Mpa
|
11
|
有否压力容器
|
否
|
是
|
是
|
是
|
12
|
是否需抽真空
|
否
|
是
|
是
|
是
|
13
|
常规系统造价
|
中等
|
中等
|
中等
|
高
|
14
|
防腐系统造价
|
低
|
中等
|
中等
|
高
|
15
|
安全风险
|
无
|
较大
|
大
|
中等
|
16
|
蒸发原理
|
风干
|
沸腾
|
沸腾
|
沸腾
|
